3秒后可能发生的事——你已经选好了穿线管，确认了弱电井位置，甚至还多买了300米备用网线。但验收那天，网线传图延迟高达1.2秒，监控画面不断闪烁。电工说“强弱电隔了30公分，不可能干扰”，供应商说“线缆参数合格”，监理却说“要整改一个半月”。2025年数据带出一个凶险事实：因施工不规范导致的系统故障率高达23%，平均项目延期18天，经济损失超过项目总预算的7% -5。
这份弱电施工设计方案汇总了过去两年79个项目的真实修改建议。读完后你将收获：如何在预算不变的前提下，把管线利用率提升2倍；哪三类设备必须在前期埋好“通信骨”，否则未来五年无法平滑更新；工人在现场最容易跳过的三个验收步骤以及补救方案。

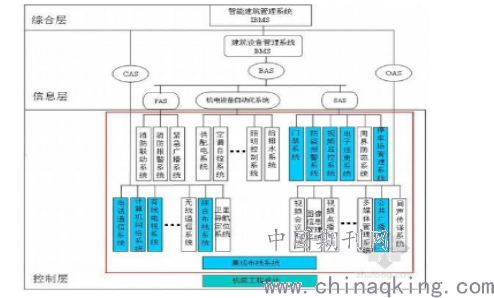

.png)
别让你的弱电系统建成即落后。稳住预期成本的30%甚至更多，下面这3000字值得多看几遍。
| 项目 | 详情 |
|---|---|
| 方案类型 | 弱电施工设计方案 |
| 核心定位 | 有效扩容 × 抗干扰优先 × 设备国产化适配 × 全链路可追溯 |
| 适用场景 | 办公楼/园区/商业综合体/智慧社区：中等强度数据交互 + 未来3—5年内有计划设备更新 + 希望一次布线避免二次开槽 |
| 预算参考 | 弱电总造价 ≈ 35—55万元/千平方米。其中设备费占60%—70%，管线辅材占15%—20%，调试及检测费用占10%—15%-44 |
本期独特记忆点
看不见的线，决定了看得见的体验。
三大核心数据亮点
从23% → ≤3%：严格遵循GB/T 50312及2026地方技术规范，可将施工后期故障风险降低至3%以内-5。
从40分钟 → 15分钟：端到端排故时长缩减60%以上，维护效率显著提升。
从跑冒滴漏 → 可控可验：相比无方案施工，弱电施工设计方案可减少40%—50%的二拆二改浪费-24。
新方案开局：让“少拆墙”成为隐性KPI
有没有一个瞬间让你觉得，装修或施工就是不断跟工人说“改、再改”？布线铺管完毕，插座已经封好，才想起升降桌、高清视频会议终端、空气质量传感器需要网络接口——墙面重新凿开、吊顶部分拆除，工期倒排两周，预算直线上升。
专业级弱电施工设计方案的底层逻辑是“BIM先行 + AI辅助模拟”。采用BIM技术创建弱电系统三维模型，涵盖每条电缆走向及设备精确位置，提前规避管线碰撞与点位遗漏-3。机房或弱电间内，机柜、桥架、接线箱等设备预先数字化排布，当空间不够时优先调整接线箱尺寸，而不是等进场后再“拍脑袋”移桥架-。
在重庆渝北的一个展馆弱电改造中，现场净高仅3.2米，管道下方还要避开空调与消防喷淋。施工方先用3D激光扫描定位管线，再定制Z型支架把屏体抬升15cm，光纤替代传统网线使桥架占用减少80%，配电箱嵌入墙体做18路独立回路供电-24。最后弱电管线总体积占用减少65%，实际使用面积反而增加了2.3㎡-24。
BIM+AI技术正步入全新应用窗口。2026年弱电智能化领域明显呈现三大主线：数字孪生预演、绿色低碳AI调控以及安全可靠的信创国产化转型-28。越来越多政务和园区类项目明确要求设备底层走国产化线路，如果弱电施工设计方案中没有提前为国产芯片与操作系统预留空间，后续升级大概率会遇到供应商绑定的麻烦-28。
楼层级拓扑：哪些设备必须提前“埋骨”？
运行三年后，园区增加了AI视频分析，每天产生约120GB特征数据；工位旁新增了边缘算力盒子；研发部门要求所有会议室支持8K投屏。一套真正满足未来弹性的弱电施工设计方案，必须从起步阶段就为这些不确定因素留足容量余量。
网络层面
2026年高端建筑场景中，10Gbps传输速率已成为主力承载基线-。主干链路万兆起步，建议光纤到设备间（单模万兆光纤，至少预留2芯余量）；水平子系统优先采用屏蔽超六类Cat6A或更高等级的综合布线系统-20-33。配电与接口
2026年新上市智能终端中有83%需要PoE++（90W级）供电能力，如果前期弱电施工设计方案仅按普通PoE 2型规划，后期60%以上设备需要额外加装配电模块或替换交换机-33。物联点位
每个工位建议预留至少2路IoT接口，重点会议室额外加设HDMI 2.1光纤、HDBaseT预留及音视频专用点位-33。按广西2026版布线技术规范，数据点位密度建议不低于每10㎡设置2个点位，会议室与强电插座之间保持≥30cm间距以降低电磁干扰-4。应急备用
采用主备线路不同物理路径设计，核心交换设备配置双路UPS供电-33。单路供电一旦中断，保障关键网络不瘫痪。
从终端设备到骨干网络形成端到端的双向高速通路。如果因为省钱而把全楼汇聚交换机放到了没有温控的户外机柜里，夏天时段可能每分钟都面临网络波动。
抗干扰细节：30公分的距离为什么如此重要？
“强电弱电在一个槽子里”——这是网上大量业主留下的真实血泪教训。按照国家标准，强弱电平行敷设距离应保持30cm以上，否则信号干扰几乎必然存在-11。一些施工方明明同时敷设却没有做任何隔离措施，交付时完全看不出问题，但一合闸通电，网络抖动、监控闪烁、会议音频持续滋滋作响等问题逐一浮现-11。
高标准弱电施工设计方案必须在设计图上明确标出三条“生死线”：
间距线：通信缆线、视频信号线与强电线路平行距离不应小于500mm（0.5米）；如果现场空间实在无法满足，须在交界处用铝箔纸对弱电电缆进行屏蔽处理-16。
相交点管控：强弱电必须交叉穿越管槽时，需使用金属隔板或专用屏蔽桥架，确保交叉部位垂直正交而非任意斜穿。
接地闭环：弱电系统应与强电端接地系统物理分离，单独做等电位接地网，接地电阻严格控制在≤1Ω。在重庆渝北案例中，此举直接让控制信号丢包率从12%以上降至几乎不可测-24。
很多读者会忽略电缆敷设前的基本检测——用500V兆欧表测试绝缘电阻，不应小于5MΩ-35。如果进场材料在敷设前没有做任何通断或绝缘检测，后续整改成本远大于前期检测的半小时工时。
2026年还有一个新趋势值得特别注意：在存在强电磁干扰的区域（如配电室正上方、大型电梯机房旁边），主流做法已转向采用STP屏蔽双绞线+全程穿金属软管，同时加装EMI滤波器和导电铜箔层构成的“三重屏蔽体系”，从物理层面封锁干扰源-24。
2026年落地新工艺：这类细节绝大多数弱电施工方案都没写
在过往大量真实案例走访中，一个容易被忽略却又致命的问题是：弱电箱内设备无序叠放，散热通道被切，同时未做清晰标签系统。等到故障发生后，检修工程师需要花费大量时间逐一摸线，甚至有人反馈“找不到弱电井备用线路到底接到哪里去了”-33。
可拆卸模块化机柜
广州知识城某智慧社区项目中，部分商业夹层和弱电井门洞宽度仅≤600mm，传统一体式19英寸机柜完全无法入场。施工方启用了可拆卸式壁挂机柜——拆分后各部件支持单人搬运通过狭窄门洞，无需专业工具即能现场快速组装-21。内部还配备了可调节设备托盘方便适配不同深度机器-21。远端FA端口熔接方案
前端工作人员可在远端完成光纤熔接，大大降低主干光缆现场熔接出错率，尤其在高层住宅和多层办公场景优势明显。终端电子标签运维体系
电源线和信号线分层走线，配以RFID电子标识系统，维护人员通过手机NFC一碰即可读取设备拓扑，大幅缩短排查时长-24。
一个值得抄到方案本上去的细节：机房或弱电间的防静电地板平均荷载应超过1000kg/m²，墙壁及天花板涂覆阻燃漆；设备底部与地板之间留足约200mm高空间，确保散热与检修通道-。很多人为了“省一点桥架宽度”放弃独立检修通道，后期必须拆掉整排机柜才能更换核心交换机——这件事一旦发生，工期直接推倒重来。
结尾前思考一件事：在2026年弱电施工领域，全系统数字孪生+AI预演+国产化预留+施工分段验收正从“加分项”变成“入场券”-。无论是新建还是旧改，如果弱电施工设计方案里没有体现以上四个必备部件，该项目大概率在两年内就会遇到扩容瓶颈和运维混乱-33。
三步不容有失
1. 强制采用BIM预演管线碰撞
提前将土建结构、机电管线、弱电桥架整合到一个三维模型里，检测冲突点。某园区项目通过这一环节把设计错误减少近70%，现场返工几乎降至零-3。
2. 对核心设备保留双路异构物理路径
交换机、服务器、公安监控接入节点等关键设备施行不同物理路由的双链路备份，大幅降低单点故障时全域宕机的概率。
3. 竣工后强制全链路Fluke测试（含永久链路）
不要只看设备指示灯是否亮起。必须按GB/T 50312-2016标准执行永久链路测试并出具报告，确保每个点位未来都能稳定承载数据传输-。
你做验收测试的时候会不会碰到这种情况——工程师指着一闪而过的数据说“全绿了，没问题”，而你没看到他手里那台测试仪表甚至没校准过？2026年弱电专业领域有个公认的维度：在设备侧部署轻量化AI算法进行毫秒级本地处理，比云端集中检测更精准（边缘计算端，无需全套上云也能完成首轮预诊断）-。
避坑指南（实实在在踩坑数据）
第1条：2026年有一类合规盲区——FODP（光纤到桌面的高密度预连接方案）。
FODP成本已从高峰时期的1200元/点位降至380元左右，提前在工位区域埋设预连接光缆，未来升级骨干网不再需要挖开地面重埋-33。
第2条：线材省不了，尤其是涉及6A以上屏蔽的综合布线系统。
劣质UTP（非屏蔽线）在高密度数据传输时丢包率大幅上升-33。办公场景用非屏蔽线一年维修费几乎可以覆盖升级到屏蔽线缆的一次性支出。
第3条：试运行段做72小时连续压力测试——标准水拉不到，系统免投入商用。
24小时网络监控数据分析很多设备故障只在持续高负载后的第48至60小时才会暴露-24。正式投入前必须模似接近峰值的业务流量遍历全部点位。
老读者可能已经意识到，弱电施工设计方案的最终价值不止于网通灯亮。它是一个保障组织决策效率、降低长期运维成本的关键资产。回头看文章开头那组数据——23%的系统故障、18天延期、7%的超支-5——它们并不可怕。真正关键的是，你的方案能在施工之前就把这些隐患堵在门外。
好的弱电方案从来不是厚度最厚的那个，而是能让使用者从始至终感受不到存在的那个。
下一次当你拿到一沓设备清单和拓扑图准备开工，你会忽略哪一步？又会把哪一步提前到方案阶段强制执行？
